故障電弧探測器AFD模組LS-AFD-A56
本產品為符合《GB 14287.4-2014 電氣火災監控系統 第4部分：故障電弧探測器》標準，通過和外部電路的配合，可以對線路中的串聯故障電弧、并聯故障電弧進行有效的檢測，同時有效避免非故障電弧的誤報警。 本產品使用3.3V電源供電，要求紋波<50mV。典型工作電流20mA，最大工作電流30mA。 本產品已通過EMC測試和應急管理部沈陽消防研究所型式試驗。
|

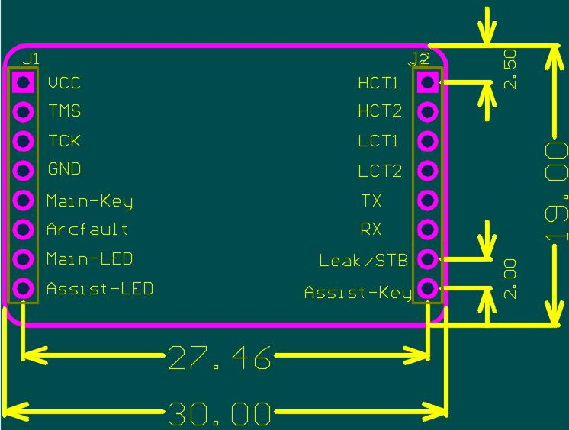

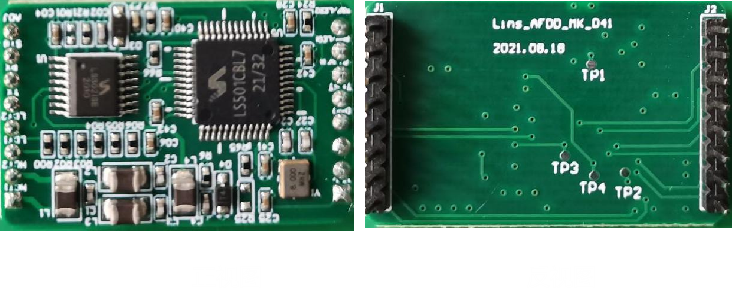

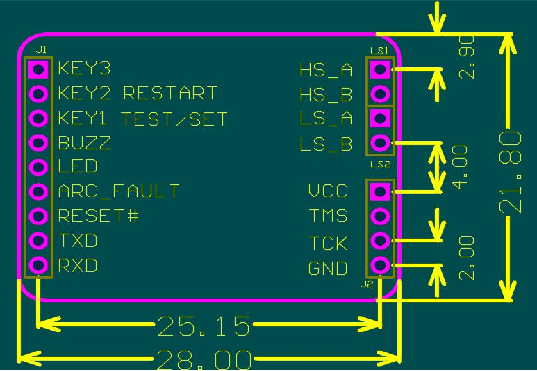

引腳編號 |
引腳名稱 |
現標注名稱 |
功能說明 |
備注 |
|
1 |
Assist-KEY2 |
KEY3 |
備用按鍵 |
|
|
2 |
Assist-KEY |
KEY2 RESTART |
輔助按鍵 |
用于模組功能檢測，MCU復位 |
|
3 |
Main-KEY |
KEY1 TEST/SET |
主按鍵 |
用于報警輸出測試，電流校準及現場自學習 |
|
4 |
Assist-LED |
BUZZ |
輔助指示燈 |
|
|
5 |
Main-LED |
LED |
主指示燈 |
|
|
6 |
Arcfault |
ARC_FAULT |
故障電弧輸出信號 |
|
|
7 |
RESET# |
NRST |
硬件復位引腳 |
|
|
8 |
TXD |
TXD |
串口通訊引腳TX |
|
|
9 |
RXD |
RXD |
串口通訊引腳RX |
|
|
10 |
GND |
GND |
模組接地 |
|
|
11 |
TCK |
TCK |
SWD 時鐘 |
|
|
12 |
TMS |
TMS |
SWD 數據 |
|
|
13 |
VCC |
VCC |
模組3.3V供電 |
|
|
14 |
LS_B |
LS_B |
|
|
|
15 |
LS_A |
LS_A |
低頻互感器引腳1 |
|
|
16 |
HS_B |
HS_B |
高頻互感器引腳2 |
|
|
17 |
HS_A |
HS_A |
高頻互感器引腳1 |
|
